ZMD自吸磁力泵充分結合了磁力泵與自吸泵的優點，是在IMD磁力泵的基礎上延伸開發出來的產品，最突出的特點是既具有自吸泵的自吸功能又有磁力泵的無泄漏、運轉寧靜的優點，是液下泵最好的替代產品。

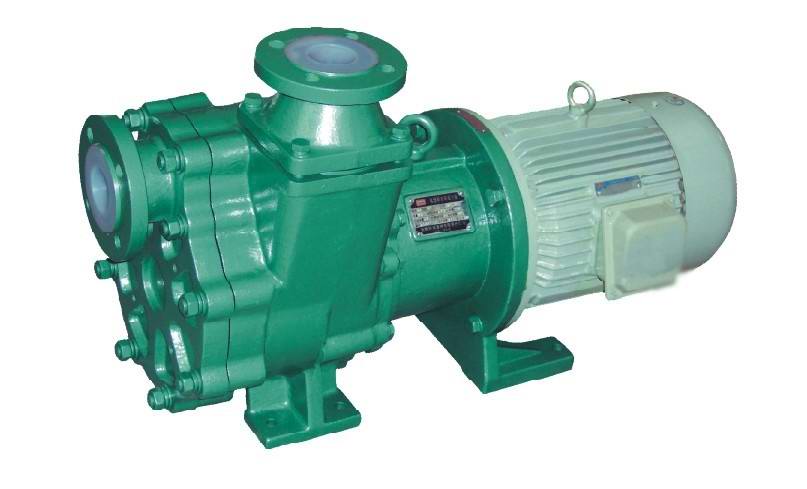

ZMD氟塑料自吸磁力泵
一、概述：
ZMD氟塑料自吸磁力泵采用電機直聯式結構，由中間支架支撐，結構緊湊，拆卸維護方便，采用高性能磁性材料“釹鐵硼”制造內外磁體，隔離套采用進口非金屬材料， 徹底消除了一般磁力泵具有的磁渦流損耗，可輸送高濃度，密度大于1.84的強腐蝕介質；主要部件采用鋼襯F46，泵體強度高，能耐所有強酸，強堿的腐蝕；產品充分結合了磁力泵與自吸泵的優點，是在IMD磁力泵的基礎上延伸開發出來的產品，較突出的特點是既具有自吸泵的自吸功能又有磁力泵的無泄漏、運轉寧靜的優點，是液下泵的替代產品。特別適合于輸送易燃、易爆、有毒、有揮發性及貴重介質。現已批量投放市場，在很多項目上替代了進口磁力泵。
二、用 途：
本產品廣泛適用于：石油化工、制酸制堿、有色金屬冶煉，汽車制造的酸洗工藝，稀土分離、農藥、染料、醫藥、造紙，電鍍，無線電等行業。適用溫度：-20℃～100℃。
三、防漏設計：
取消了軸封、利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。
四、操作原理：
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。
五、泵體結構：
泵接觸液體部分是氟塑料，但外殼是金屬材料,故泵體足以承受管道的重量及抵受機械性沖擊。ZMD型氟塑料自吸磁力泵為電機直聯式，由中間支架支撐，安裝拆卸方便，結構緊湊、安全節能。

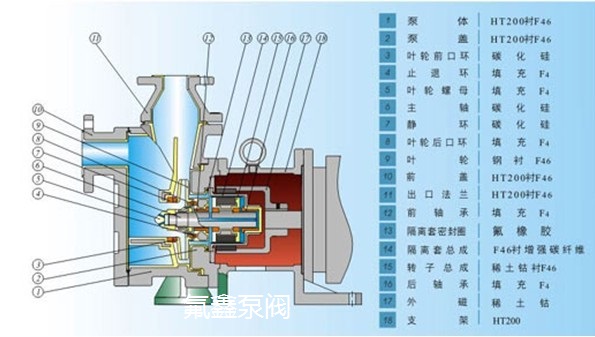

結構與材料：
性能與參數： |
型 號 | 流 量 | 揚 程 | 電機功率 | 汽蝕余量(m) | 口徑 | 效 率 | 重量 | |
進口(mm) | 出口(mm) | |||||||
40ZMD-34F | 3 | 34 | 4 | 3.0 | 40 | 25 | 16 | 110 |
40ZMD-32F | 6 | 32 | 4 | 3.0 | 26 | 110 | ||
40ZMD-28F | 10 | 28 | 4 | 3.0 | 24 | 110 | ||
50ZMD-20F | 12 | 20 | 2.2 | 3.0 | 50 | 40 | 35 | 120 |
50ZMD-34F | 8 | 34 | 5.5 | 3.0 | 50 | 50 | 25 | 188 |
50ZMD-32F | 15 | 32 | 5.5 | 3.0 | 44 | 188 | ||
50ZMD-28F | 20 | 28 | 5.5 | 3.0 | 44 | 188 | ||
50ZMD-49F | 8 | 49 | 7.5 | 3.5 | 21 | 188 | ||
50ZMD-48F | 12.5 | 48 | 7.5 | 3.5 | 35 | 188 | ||
50ZMD-47F | 15 | 47 | 7.5 | 3.5 | 40 | 188 | ||
65ZMD-34F | 20 | 34 | 7.5 | 3.5 | 65 | 50 | 40 | 200 |
65ZMD-32F | 30 | 32 | 7.5 | 3.5 | 52 | 200 | ||
65ZMD-28F | 35 | 28 | 7.5 | 3.5 | 48 | 200 | ||
65ZMD-45F | 20 | 45 | 11 | 4.5 | 65 | 40 | 40 | 290 |
65ZMD-45F | 25 | 45 | 11 | 4.5 | 44 | 290 | ||
65ZMD-40F | 35 | 40 | 11 | 4.5 | 53 | 290 | ||
80ZMD-34F | 35 | 34 | 11 | 3.5 | 80 | 65 | 50 | 280 |
80ZMD-32F | 60 | 32 | 11 | 3.5 | 55 | 280 | ||
80ZMD-28F | 65 | 28 | 11 | 3.5 | 50 | 280 | ||
80ZMD-46F | 35 | 46 | 18.5 | 4.5 | 80 | 50 | 38 | 320 |
80ZMD-45F | 50 | 45 | 18.5 | 3.5 | 50 | 320 | ||
80ZMD-40F | 60 | 40 | 18.5 | 3.5 | 48 | 320 | ||
注：若規格型號超出此范圍，我廠可根據用戶要求予以調整 | ||||||||
注：1、*為標準規格;盡量選用與本表相同或相近的參數，若不在此表范圍內，本廠通過改進葉輪來實現。
2、使用工況點流量過小時出口應接回流管.
