IMD氟塑料磁力泵的外型及安裝尺寸均按ISO國際標準設計制造，所有規格均為電機直聯式，由中間支架支撐，結構緊湊，拆卸方便，性能范圍:Q=1--160m3/h H=5--80m P=1.5--55KW,主要部件采用鋼襯F46，泵體強度高，采用高性能磁性材料“釹鐵硼”做內外磁體，隔離套采用非金屬材料制成，大大降低了磁渦流損耗，可輸送高濃度、密度大于1.9t/m3的強腐蝕性介質。
一、氟塑料磁力驅動泵概 述：
IMD型磁力泵是新開發的大功率高揚程磁力驅動泵，泵的外型及安裝尺寸均按ISO國際標準設計制造，所有規格均為電機直聯式，由中間支架支撐，結構緊湊，拆卸方便，性能范圍:Q=1--160m3/h H=5--80m;主要部件采用鋼襯F46，泵體強度高，采用高性能磁性材料“釹鐵硼”做內外磁體，隔離套采用進口非金屬材料制成，大大降低了磁渦流損耗，可輸送高濃度、密度大于1.9t/m3的強腐蝕性介質。驅動形式為磁力間接無接觸驅動，內外磁體間用隔離套完全隔離，使泵腔處于完全封閉狀態，從而完全杜絕了滴漏現象，絕不污染使用場地，特別適合于輸送強酸強堿性、強氧化性、易燃易爆性、毒性、揮發性介質。IMD系列磁力泵卓越的性能、低廉的價格，已在很多項目上替代了進口磁力泵，并在很多項目上成為用戶替代價格昂貴、配件供應難的進口磁力泵的替代選擇對象。
二、氟塑料磁力驅動泵設計特點：
IMD系列氟塑料磁力驅動泵在CQB磁力泵的設計基礎上，進一步加強了對泵體結構的改良，采用后拉式結構，一人便可輕松進行內部日常檢修和零件更換，無需拆卸管道，其巧妙的結構原理及穩定的工作性能深受客戶喜愛。
取消了軸封、整機都由穩定的靜密封代替傳統的動密封，利用磁力耦合間接驅動進行介質得輸送，完全消除了滴漏的煩惱，絕不污染使用場地。泵隔套整體采用高強度碳纖維材料制成，完全消除了磁渦流對泵的影響，并且在機組運行過程中，絕不會因部件碰撞產生火花，特別適宜在易燃、易爆、有毒的場所中使用。徹底消除了滴漏的煩惱，絕不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。推薦使用溫度：-30℃-120℃之間，也可定制適用溫度≤150℃的耐高溫型。
三、氟塑料磁力驅動泵操作原理：
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉進行介質的輸送。該系列磁力泵均可配備泵類防空轉保護器，以防止機組空運轉，泵內部件干磨造成損壞。
四、氟塑料磁力驅動泵泵體結構：
泵接觸液體部分是氟塑料，但外殼是金屬材料,故泵體足以承受管道的重量及抵受機械性沖擊。IMD系列磁力泵為電機直聯式，由中間支架支撐，安裝拆卸方便，結構緊湊、安全節能。

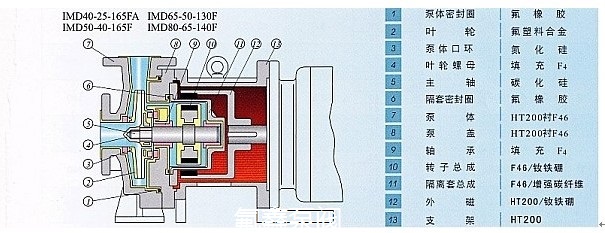

五、氟塑料磁力驅動泵結構與材料：
六、氟塑料磁力驅動泵型號意義：
IMD80-65-140F(A) | |||
IMD | 磁力驅動的離心泵 | 140 | 葉輪名義直徑是140mm |
80 | 泵進口直徑是80mm | F | 過流部件材質為氟塑料合金 |
65 | 泵出口直徑是65mm | A | 表示區分代號 |
七、氟塑料磁力驅動泵型號及參數:
型號 | 流量 | 揚程 | 效率 | 汽蝕余量 | 進口*出口 | 轉速 | 電機功率 | 整機質量 |
m3/h | m | % | m | mm | r/min | kw | kg | |
IMD40-25-130F | 4 | 21 | 25 | 3 | 40×25 | 2900 | 2.2 | |
*6 | 20 | 32 | ||||||
8 | 18 | 33 | ||||||
IMD40-25-140F | 4 | 27 | 25 | 3 | 40×25 | 2900 | 3 | |
*6 | 26 | 32 | ||||||
8 | 24 | 33 | ||||||
IMD40-25-150F | 4 | 31 | 25 | 3 | 40×25 | 2900 | 3 | |
*6 | 30 | 32 | ||||||
8 | 28 | 33 | ||||||
IMD40-25-160F | 4 | 35 | 25 | 3 | 40×25 | 2900 | 3 | |
*6 | 34 | 31 | ||||||
8 | 32 | 32 | ||||||
IMD40-25-165F | 4 | 37 | 25 | 3 | 40×25 | 2900 | 3 | |
*6 | 36 | 29 | ||||||
8 | 34 | 30 | ||||||
IMD40-25-170F | 4 | 40 | 25 | 3 | 40×25 | 2900 | 4 | |
*6 | 39 | 28 | ||||||
8 | 36 | 29 | ||||||
IMD40-25-185F | 0.7 | 39 | 5 | 3 | 40×25 | 2900 | 3 | |
*1 | 39 | 7 | ||||||
2 | 38 | 28 | ||||||
IMD40-25-230F | 4 | 62 | 15 | 3 | 40×25 | 2900 | 7.5 | |
*6 | 60 | 20 | ||||||
10 | 57 | 32 | ||||||
IMD50-40-140F | 8 | 28 | 27 | 3.5 | 50×40 | 2900 | 5.5 | |
*15 | 26 | 40 | ||||||
20 | 23 | 41 | ||||||
IMD50-40-150F | 8 | 32 | 25 | 3.5 | 50×40 | 2900 | 5.5 | |
*15 | 30 | 38 | ||||||
20 | 27 | 39 | ||||||
IMD50-40-160F | 8 | 37 | 23 | 3.5 | 50×40 | 2900 | 5.5 | |
*15 | 36 | 36 | ||||||
20 | 33 | 39 | ||||||
IMD50-40-165F | 8 | 40 | 28 | 3.5 | 50×40 | 2900 | 5.5 | |
*15 | 39 | 40 | ||||||
20 | 36 | 43 | ||||||
IMD50-32-200F | 7 | 52 | 20 | 3.5 | 50×32 | 2900 | 7.5 | |
*12.5 | 50 | 31 | ||||||
15 | 47 | 38 | ||||||
IMD50-32-195F | 5 | 51 | 25 | 3.5 | 50×32 | 2900 | 7.5 | |
*7 | 50 | 28 | ||||||
10 | 48 | 33 | ||||||
IMD65-50-120F | 20 | 21 | 40 | 4 | 65×50 | 2900 | 5.5 | |
*30 | 15 | 50 | ||||||
35 | 12 | 50 | ||||||
IMD65-50-130F | 20 | 20 | 45 | 4 | 65×50 | 2900 | 5.5 | |
*30 | 19 | 55 | ||||||
35 | 17 | 56 | ||||||
IMD65-50-165F | 20 | 35 | 40 | 4 | 65×50 | 2900 | 7.5 | |
*30 | 33 | 54 | ||||||
35 | 30 | 52 | ||||||
IMD65-40-200F | 15 | 52 | 25 | 4 | 65×40 | 2900 | 11 | |
*25 | 50 | 37 | ||||||
35 | 45 | 42 | ||||||
IMD80-65-120F | 35 | 19 | 35 | 4 | 80×65 | 2900 | 11 | |
*60 | 17 | 51 | ||||||
70 | 13 | 48 | ||||||
IMD80-65-140F | 35 | 28 | 35 | 4 | 80×65 | 2900 | 11 | |
*60 | 25 | 46 | ||||||
70 | 22 | 46 | ||||||
IMD80-50-200F | 35 | 52 | 50 | 4 | 80×50 | 2900 | 18.5 | |
*50 | 50 | 55 | ||||||
60 | 45 | 56 | ||||||
IMD100-80-125F | 70 | 22 | 60 | 4.5 | 100×80 | 2900 | 15 | |
*100 | 20 | 65 | ||||||
120 | 17 | 64 | ||||||
IMD100-80-160F | 60 | 34 | 50 | 5 | 100×80 | 2900 | 30 | |
*100 | 32 | 60 | ||||||
120 | 27 | 62 | ||||||
IMD100-80-180F | 60 | 42 | 50 | 5 | 100×80 | 2900 | 30 | |
*100 | 40 | 60 | ||||||
120 | 35 | 62 | ||||||
IMD125-100-160F | 80 | 22 | 50 | 6 | 125×100 | 2900 | 30 | |
*120 | 20 | 56 | ||||||
140 | 15 | 56 | ||||||
IMD125-100-200F | 100 | 40 | 50 | 6 | 125×100 | 2900 | 37 | |
120 | 37 | 56 | ||||||
*160 | 32 | 56 |
注：1、*為標準規格;盡量選用與本表相同或相近的參數，若不在此表范圍內，本廠通過改進葉輪來實現。
2、使用工況點流量過小時出口應接回流管，具體可咨詢公司技術部門：021-31135567
